產 品說明
Z6型鎖緊聯結盤特性：相對于Z2型,Z6型適用于傳遞扭矩和軸向載荷較大的場合。

標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

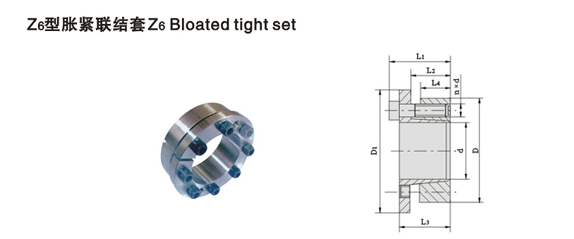

安裝參考范例

基本尺寸							額定負荷		內六角螺釘			脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力 Pf′ N/mm 2	重量 kg
d	D	L4	L3	L2	D1	L 1	軸向力 F1 KN	轉矩 M1 KN·m	d1	n	MA N·m
mm							軸向力 F1 KN	轉矩 M1 KN·m	d1	n	MA N·m
14	55	17	30	22	62	38	18	127	M8	3	25	208	52.5	0.48
16	55	17	30	22	62	38	18	142	M8	3	25	181	52.5	0.47
18	55	17	30	22	62	38	18	157	M8	3	25	161	52.5	0.46
19	55	17	30	22	62	38	18	165	M8	3	25	152	52.5	0.46
20	55	17	30	22	62	38	18	172	M8	3	25	145	52.5	0.45
22	55	17	30	22	62	38	25.5	285	M8	3	35	186	75	0.44
24	55	17	30	22	62	38	25.5	307	M8	3	35	170	75	0.42
25	55	17	30	22	62	38	25.5	315	M8	3	35	163	75	0.41
28	55	17	30	22	62	38	31.5	435	M8	3	41	175	89	0.39
30	55	17	30	22	62	38	31.5	472	M8	3	41	163	89	0.37
24	65	17	30	22	72	38	37.4	440	M8	5	30	244	90	0.62
25	65	17	30	22	72	38	37.4	460	M8	5	30	234	90	0.61
28	65	17	30	22	72	38	43.6	600	M8	5	35	243	105	0.58
30	65	17	30	22	72	38	43.6	640	M8	5	35	227	105	0.56
32	65	17	30	22	72	38	43.6	690	M8	5	35	213	105	0.55
35	65	17	30	22	72	38	52.5	910	M8	5	41	234	126	0.51
38	65	17	30	22	72	38	52.5	990	M8	5	41	216	126	0.48
40	65	17	30	22	72	38	52.5	1050	M8	5	41	205	125	0.46
30	80	20	33	25	87	41	52.4	780	M8	7	30	232	87	1.01
32	80	20	33	25	87	41	52.4	830	M8	7	30	217.5	87	0.99
35	80	20	33	25	87	41	61	1060	M8	7	35	232	102	0.96
38	80	20	33	25	87	41	61	1150	M8	7	35	214	102	0.92
40	80	20	33	25	87	41	61	1220	M8	7	35	203	102	0.89
42	80	20	33	25	87	41	73.5	1540	M8	7	41	233	122	0.86
45	80	20	33	25	87	41	73.5	1650	M8	7	41	217	122	0.82
48	80	20	33	25	87	41	73.5	1760	M8	7	41	203	122	0.76
50	80	20	33	25	87	41	73.5	1830	M8	7	41	195	122	0.73
注：Z6型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
